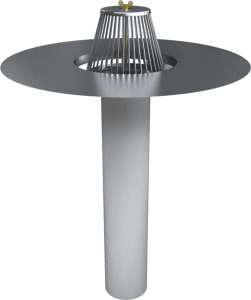

Mudel A

Keerukad ehitusobjektid

Konstruktsiooni osad:

  • lukustatav, koonuseline prahisõel A
  • kattekihiga ühendatav isolatsiooniäärik Ø 530 mm
  • kaldservaga kogumisanum Ø 220 mm
  • väljutustoru: Ø 75, 110, 160 mm või vastavalt tellimusele
  • väljutustoru pikkus: 200–600 mm, 50 mm vahedega või vastavalt tellimusele
  • materjal: happekindel roostevaba või vask
  • kondensaadikaitse
  • küttekeha
  • bituumenäärik
  • ääriku kruntimine

Lisavarustus

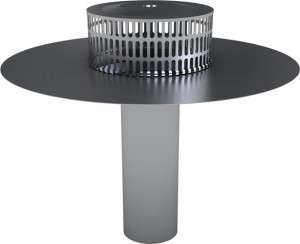

Mudel A2

Keerukad ehitusobjektid

Konstruktsiooni osad:

  • lehesõel B
  • kattekihiga ühendatav isolatsiooniäärik Ø 530 mm
  • kaldservaga kogumisanum Ø 220 mm
  • väljutustoru: Ø 75, 110, mm või vastavalt tellimusele
  • väljutustoru pikkus: 200–600 mm, 50 mm vahedega või vastavalt tellimusele
  • materjal: happekindel roostevaba või vask

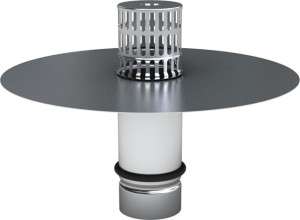

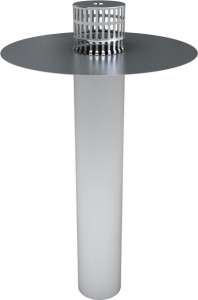

Mudel C

Keerukuselt tavapärased ehitusobjektid

Konstruktsiooni osad:

  • prahisõel C
  • kattekihiga ühendatav isolatsiooniäärik
  • väljutustoru: Ø 50, 75, 110, 160 mm või vastavalt tellimusele
  • väljutustoru pikkus: 200–600 mm, 50 mm vahedega või vastavalt tellimusele
  • materjal: happekindel roostevaba või vask

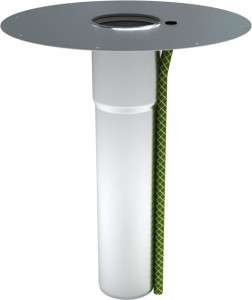

HSKS – aurutõkkekaevud, elektrisüsteemi läbiviik + kaitsetoru

Aurutõkkekaev on katuse arutõkkekihti paigaldatav kaev.

Tegelik katusekaev ühendatakse aurutõkkekaevuga veeisolatsioonitööde käigus.

Aurutõkkekaevu kasutamine annab olulisi eeliseid

  • Katuse saab veekindlaks võimalikult varases faasis.
  • Hoone siseruumid püsivad katusetööde ajal kuivad, sest sadeveed juhitakse aurutõkkekaevude kaudu kanalisatsiooni.
  • Katusetöid saab lihtsamalt ja kiiremini teha, kui tööde järjekorda saab katusel vabamalt valida.
  • kondensaadikaitse
  • ääriku kruntimine
  • kattekihiga ühendatav isolatsiooniäärik
  • tihendusrõngas
  • väljutustoru (pikkus LVI-numbri alusel)
  • läbiviik ja kaitsetoru katusekaevu küttekeha kaablile
  • materjal: happekindel roostevaba

Lisavarustus:

Konstruktsiooni osad:

Renoveerimiskaevud katuse remonditöödeks

Renoveerimiskaeve kasutatakse, kui remonditööde käigus soovitakse vanad katusekaevud alles jätta.

Renoveerimiskaev paigaldatakse vana kaevu sisse.

Arvestamine

  • Renoveerimiskaevu väljutustoru läbimõõt on 10–12 mm väiksem kui vana kaevu sisemõõt. (Renoveerimiskaev C)
  • Umbvoolamiskaevus on toru suuruste erinevus umbes 5 mm.
  • UV-50- ja B-50-renoveerimiskaevudena kasutatakse Ø 140 mm anumaga mudelit.
  • UV-70- ja UV-80-kaevude renoveerimiskaevudena kasutatakse umbvoolamiskaevu mudelit B.
  • bituumenäärik
  • ääriku kruntimine
  • ühekihiline kate (ükk)

Lisavarustus:
